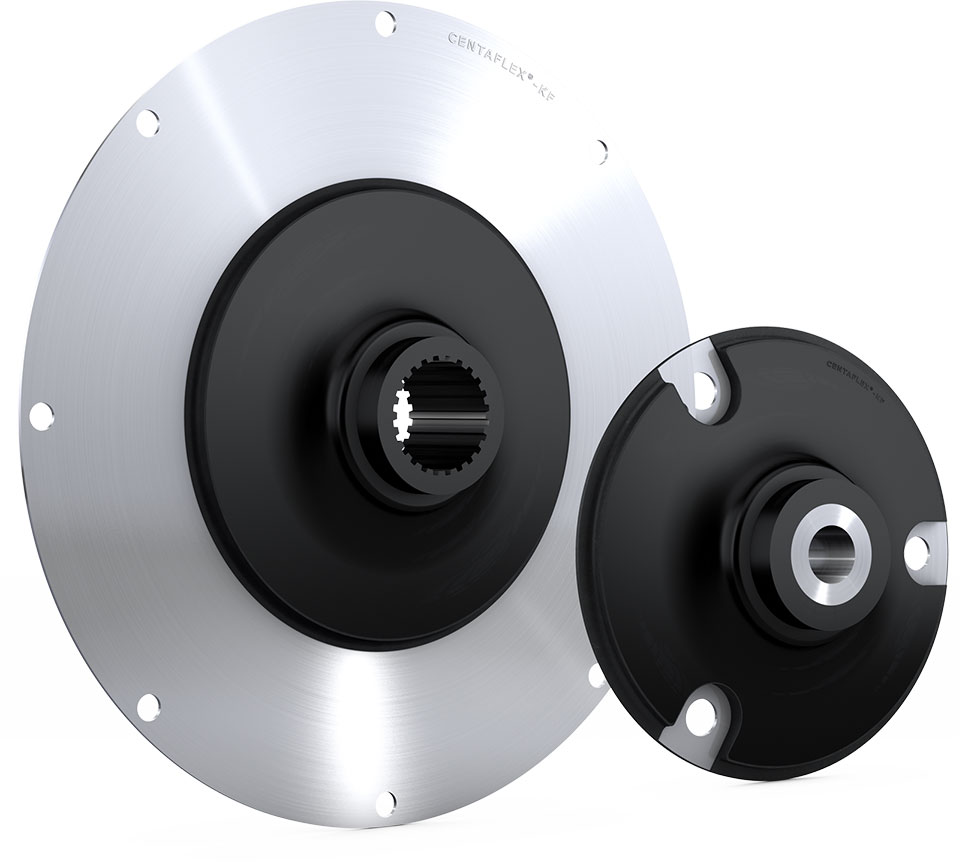

Муфта CENTAFLEX-KF-94
Нужна CENTAFLEX-KF-94 под маховик SAE? Отправьте запрос — уточним размер фланца, наличие, сроки и цену. Только оригинал CENTA (Regal Rexnord), Германия.
Описание
CENTAFLEX-KF-94 — фланцевый типоразмер серии KF под маховики SAE J620 (размеры 6,5–10). Номинальный момент — 400 Н·м, максимальный — 800 Н·м, предельная частота — 5000 об/мин. Муфта рассчитана на быстроходные дизель-гидравлические приводы с посадкой по SAE.
От «фланцевых» KE её отличает предельно короткая тонкодисковая конструкция: стальной адаптер, армированный пластиковый фланец и привулканизованный слой натурального каучука. Динамическая крутильная жёсткость — 47–56 кН·м/рад, что удерживает систему в докритическом диапазоне.
Радиальное смещение допускается до 0,7 мм при постоянной работе, угловое — до 0,2°. Сборка осевая штекерная, крепление — к картеру маховика соответствующего размера SAE. Рабочая температура −40…+120 °C, кратковременно до +120 °C; муфта не требует обслуживания.
Характеристики:
- Обозначение: CF-KF-94
- Серия: CENTAFLEX-KF (жёсткая на кручение, лёгкая)
- Номинальный крутящий момент (TKN): 400 Н·м
- Максимальный крутящий момент (TKmax): 800 Н·м
- Момент при непрерывной вибрации (TKW): 160 Н·м
- Предельная частота вращения (nmax): 5 000 об/мин
- Динам. крутильная жёсткость (CTdyn): 47–56 кН·м/рад
- Радиальное смещение (ΔKr): до 0,7 мм (при постоянной работе)
- Угловое смещение (ΔKw): 0,2°
- Фланец маховика: SAE J620 размеров 6,5–10
- Материалы: сталь + армированный пластик + слой натурального каучука (NR)
- Рабочая температура: от −40 до +120 °C (кратковременно до +120 °C)
- Монтаж: осевой штекерный, очень короткая монтажная длина, без обслуживания
- Изготовитель: CENTA Antriebe Kirschey GmbH (Regal Rexnord), Германия
Применение:
- Быстроходные гидронасосы SAE
- Дизель-гидравлические приводы
- Экскаваторы и погрузчики
- Автобетоносмесители
- Компрессорные установки
| Технические характеристики и состав | Размеры, фланец, крепление | |||||||||||||||
| Номинальный крутящий момент (TKN), кН·м | Максимальный крутящий момент (TKmax), кН·м | Допустимый момент при непрерывной вибрации (TKW), кН·м | Макс. частота вращения (nmax), об/мин | Динамическая крутильная жёсткость (CTdyn), кН·м/рад (25/50/75/100 % TKN) | Относительное демпфирование (ψ) | Диапазон рабочих температур, °C | Материал | Тип детали / состав позиции | Допустимое радиальное смещение (ΔKr), мм | Допустимое угловое смещение (ΔKw), ° | Диаметр расточки/вала (d1), мм | Наружный диаметр фланца (DA), мм | Диаметр болтовой окружности (DT), мм | Болты фланца (Z) | Фланец SAE J620 | Моменты инерции Jpri / Jsec, кг·м² |
| 0,4 | 0,8 | 0,16 | 5000 | 47 / 51 / 54 / 56 (холодная) | 0,6 | до +120 (кратковр.) | Сталь + стеклонаполненный пластик | Элемент муфты CENTAFLEX-KF под маховики SAE 6,5 / 7,5 / 8 / 10 | 0,7 | 0,2 | dmax 40 | 215,9 / 241,3 / 263,5 / 314,3 | 200 / 222,3 / 244,5 / 295,3 | 6×60° / 8×45° / 6×60° / 8×45°; S 9/9/11/11 | SAE 6,5 / 7,5 / 8 / 10 | 0,0032–0,0147 / 0,0006 |
