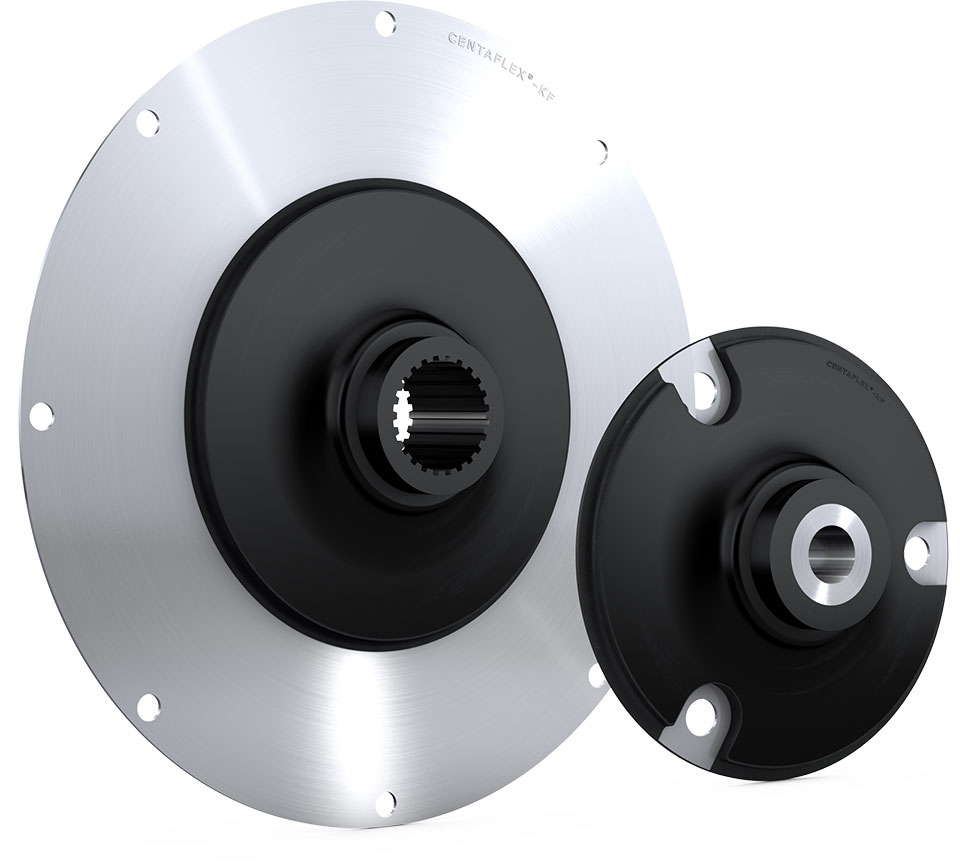

Муфта CENTAFLEX-KF-50
Нужна CENTAFLEX-KF-50? Отправьте запрос — поможем с подбором адаптера и фланца, уточним наличие, сроки и стоимость. Поставляем оригинал завода CENTA (Regal Rexnord), Германия.
Описание
CENTAFLEX-KF-50 — усиленный типоразмер серии KF на номинальный момент 800 Н·м и пиковый 1600 Н·м. Это одна из самых нагруженных муфт линейки при сохранении фирменной короткой монтажной длины и низкой инерции.
Передача момента жёсткая на кручение: собственные частоты привода подняты выше диапазона оборотов, резонансы исключены. Конструкция классическая для KF — стальной лазерный адаптер к маховику, армированный пластиковый фланец и привулканизованный слой термостойкого натурального каучука.
Допустимый вибрационный момент — 320 Н·м, предельные обороты — 4500 об/мин. Муфта принимает радиальное смещение до 0,5 мм и угловое до 0,2°, крепится к фланцу диаметром 205 мм осевой штекерной сборкой. Температурный диапазон −40…+120 °C, кратковременно до +120 °C; узел необслуживаемый.
Характеристики:
- Обозначение: CF-KF-50
- Серия: CENTAFLEX-KF (жёсткая на кручение, лёгкая)
- Номинальный крутящий момент (TKN): 800 Н·м
- Максимальный крутящий момент (TKmax): 1600 Н·м
- Момент при непрерывной вибрации (TKW): 320 Н·м
- Предельная частота вращения (nmax): 4 500 об/мин
- Динам. крутильная жёсткость (CTdyn): 51–74 кН·м/рад
- Радиальное смещение (ΔKr): до 0,5 мм
- Угловое смещение (ΔKw): 0,2°
- Материалы: сталь + армированный пластик + слой натурального каучука (NR)
- Фланец: Ø 205 мм
- Рабочая температура: от −40 до +120 °C (кратковременно до +120 °C)
- Монтаж: осевой штекерный, очень короткая монтажная длина, без обслуживания
- Изготовитель: CENTA Antriebe Kirschey GmbH (Regal Rexnord), Германия
Применение:
- Тяжёлые гидростатические приводы
- Экскаваторы
- Бетононасосы
- Буровая техника
- Мощные насосные станции
| Технические характеристики и состав | Размеры, фланец, крепление | ||||||||||||||
| Номинальный крутящий момент (TKN), кН·м | Максимальный крутящий момент (TKmax), кН·м | Допустимый момент при непрерывной вибрации (TKW), кН·м | Макс. частота вращения (nmax), об/мин | Динамическая крутильная жёсткость (CTdyn), кН·м/рад (25/50/75/100 % TKN) | Относительное демпфирование (ψ) | Диапазон рабочих температур, °C | Материал | Тип детали / состав позиции | Допустимое радиальное смещение (ΔKr), мм | Допустимое угловое смещение (ΔKw), ° | Диаметр расточки/вала (d1), мм | Наружный диаметр фланца (DA), мм | Диаметр болтовой окружности (DT), мм | Болты фланца (Z) | Моменты инерции Jpri / Jsec, кг·м² |
| 0,8 | 1,6 | 0,32 | 4500 | 40 / 50 / 54 / 58 (холодная, предварит.) | 0,6 | до +120 (кратковр.) | Сталь + стеклонаполненный пластик | Элемент муфты CENTAFLEX-KF (фланец 205) | 0,5 | 0,2 | dmax 40/55 | 205 | 165 | 4 (90°); S1 16,3; S2 30 | 0,0024 / 0,0014 |
