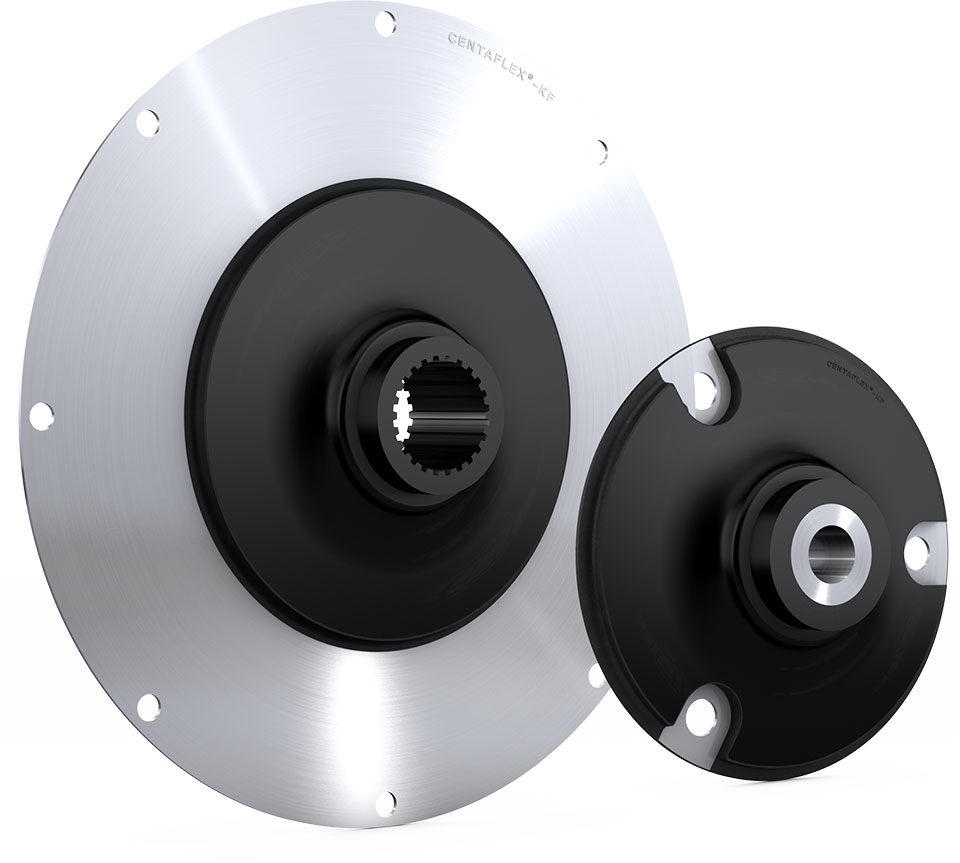

Муфта CENTAFLEX-KF-35
Подберём муфту CENTAFLEX-KF-35 под ваш привод. Пришлите тип маховика и насоса — рассчитаем адаптер, уточним сроки и цену. Только оригинал CENTA (Regal Rexnord), Германия.
Описание
CENTAFLEX-KF-35 — компактный типоразмер серии KF с номинальным моментом 400 Н·м и максимальным 800 Н·м. Рассчитан на высокооборотные приводы: предельная частота вращения достигает 5000 об/мин при допустимом вибрационном моменте 160 Н·м.
Как и вся линейка KF, муфта жёсткая на кручение и максимально короткая. Она собрана из стального адаптерного диска, пластикового вторичного фланца и тонкого вулканизованного слоя натурального каучука. Малая масса и короткая длина упрощают компоновку насоса на маховике.
Муфта работает докритически за счёт большой крутильной жёсткости и допускает радиальное смещение до 0,5 мм, угловое — до 0,2°. Крепится к фланцу диаметром 170 мм осевой штекерной посадкой. Рабочий диапазон −40…+120 °C, кратковременно до +120 °C, обслуживание не предусмотрено.
Характеристики:
- Обозначение: CF-KF-35
- Серия: CENTAFLEX-KF (жёсткая на кручение, лёгкая)
- Номинальный крутящий момент (TKN): 400 Н·м
- Максимальный крутящий момент (TKmax): 800 Н·м
- Момент при непрерывной вибрации (TKW): 160 Н·м
- Предельная частота вращения (nmax): 5 000 об/мин
- Динам. крутильная жёсткость (CTdyn): 51–74 кН·м/рад
- Радиальное смещение (ΔKr): до 0,5 мм
- Угловое смещение (ΔKw): 0,2°
- Материалы: сталь + армированный пластик + слой натурального каучука (NR)
- Фланец: Ø 170 мм
- Рабочая температура: от −40 до +120 °C (кратковременно до +120 °C)
- Монтаж: осевой штекерный, очень короткая монтажная длина, без обслуживания
- Изготовитель: CENTA Antriebe Kirschey GmbH (Regal Rexnord), Германия
Применение:
- Высокооборотные гидронасосы
- Дизель-гидравлические приводы
- Дорожно-строительная техника
- Малые буровые установки
- Компрессоры
| Технические характеристики и состав | Размеры, фланец, крепление | ||||||||||||||
| Номинальный крутящий момент (TKN), кН·м | Максимальный крутящий момент (TKmax), кН·м | Допустимый момент при непрерывной вибрации (TKW), кН·м | Макс. частота вращения (nmax), об/мин | Динамическая крутильная жёсткость (CTdyn), кН·м/рад (25/50/75/100 % TKN) | Относительное демпфирование (ψ) | Диапазон рабочих температур, °C | Материал | Тип детали / состав позиции | Допустимое радиальное смещение (ΔKr), мм | Допустимое угловое смещение (ΔKw), ° | Диаметр расточки/вала (d1), мм | Наружный диаметр фланца (DA), мм | Диаметр болтовой окружности (DT), мм | Болты фланца (Z) | Моменты инерции Jpri / Jsec, кг·м² |
| 0,4 | 0,8 | 0,16 | 5000 | 31 / 39 / 42 / 45 (холодная, предварит.) | 0,6 | до +120 (кратковр.) | Сталь + стеклонаполненный пластик | Элемент муфты CENTAFLEX-KF (фланец 170) | 0,5 | 0,2 | dmax 40 | 170 | 140 | 3 (120°); S1 14,3; S2 28 | 0,0011 / 0,0006 |
