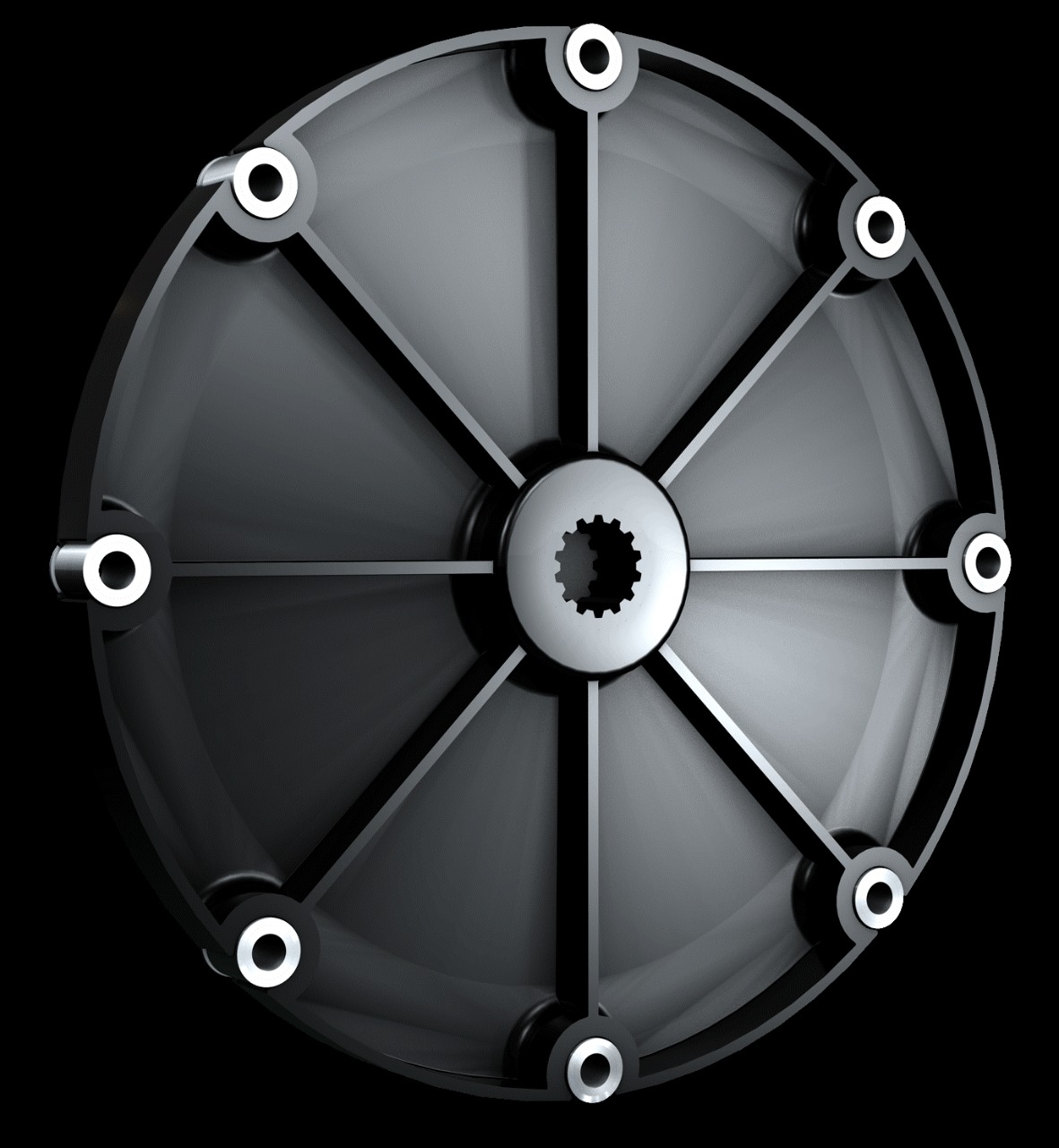

Муфта CENTAFLEX-KE-094 SAE 7,5
Нужна CENTAFLEX-KE-094 под маховик SAE 7,5? Оставьте заявку — уточним посадку, наличие, сроки и цену. Поставляем оригинал производства CENTA (Regal Rexnord), Германия.
Описание
CENTAFLEX-KE-094 — типоразмер серии KE, рассчитанный на посадку в маховик стандарта SAE J620 размера 7,5. Номинальный момент составляет 300 Н·м, максимальный — 600 Н·м. Муфта передаёт вращение от дизеля к фланцевому гидронасосу, оставаясь жёсткой на кручение.
В отличие от «бесфланцевых» 085–089, здесь диаметр наружного фланца согласован с картером маховика SAE 7,5 (190 мм). Радиальную податливость до 0,5 мм по-прежнему обеспечивают обрезиненные стальные втулки в камерах стеклонаполненного диска — они принимают несоосности от допусков механической обработки.
Ступица из CENTADUR не истирает шлицы вала насоса. Масса муфты — около 0,50 кг. Термостойкий эластомер и маслостойкое исполнение позволяют работать в диапазоне −40…+150 °C. Узел поставляется в сборе, монтируется осевой вставкой и не требует обслуживания.
Характеристики:
- Обозначение: CF-KE-094 SAE 7,5
- Серия: CENTAFLEX-KE (жёсткая на кручение, радиально-эластичная)
- Номинальный крутящий момент (TKN): 300 Н·м
- Максимальный крутящий момент (TKmax): 600 Н·м
- Радиальное смещение: до 0,5 мм
- Фланец маховика: SAE J620 размера 7,5
- Ступица: CENTADUR (пластик без абразивного стекловолокна)
- Упругий элемент: стеклонаполненный диск; стальные втулки в резиновых втулках из термостойкого эластомера
- Наружный диаметр (SAE 7,5): 190 мм
- Масса: ≈ 0,50 кг
- Рабочая температура: от −40 до +150 °C, маслостойкая
- Монтаж: осевой, узел в сборе, крепление к маховику SAE 7,5
- Изготовитель: CENTA Antriebe Kirschey GmbH (Regal Rexnord), Германия
Применение:
- Экскаваторы
- Погрузчики и телехендлеры
- Приводы гидронасосов SAE
- Автобетоносмесители
- Сельхозтехника
| Технические характеристики и состав | Размеры, фланец, крепление | ||||||||||
| Номинальный крутящий момент (TKN), кН·м | Максимальный крутящий момент (TKmax), кН·м | Материал | Тип детали / состав позиции | Допустимое радиальное смещение (ΔKr), мм | Диаметр расточки/вала (d1), мм | Наружный диаметр фланца (DA), мм | Диаметр болтовой окружности (DT), мм | Болты фланца (Z) | Фланец SAE J620 | Моменты инерции Jpri / Jsec, кг·м² | Стандартные шлицы ступицы |
| 0,3 | 0,6 | Стеклонаполненный пластик; стальные втулки в резиновых втулках из термостойкого эластомера | Упруго-жёсткий элемент CF-KE под маховик SAE 7,5 | до 0,5 | 12,9–36 | 238,2 | 222,3 | 8 (45°); отв. S 8,2 | SAE 7,5 | 0,0011 / 0,0023 | SAE 16/32: 9/11/13/15/17 зуб.; SAE 12/24: 14 зуб. |
