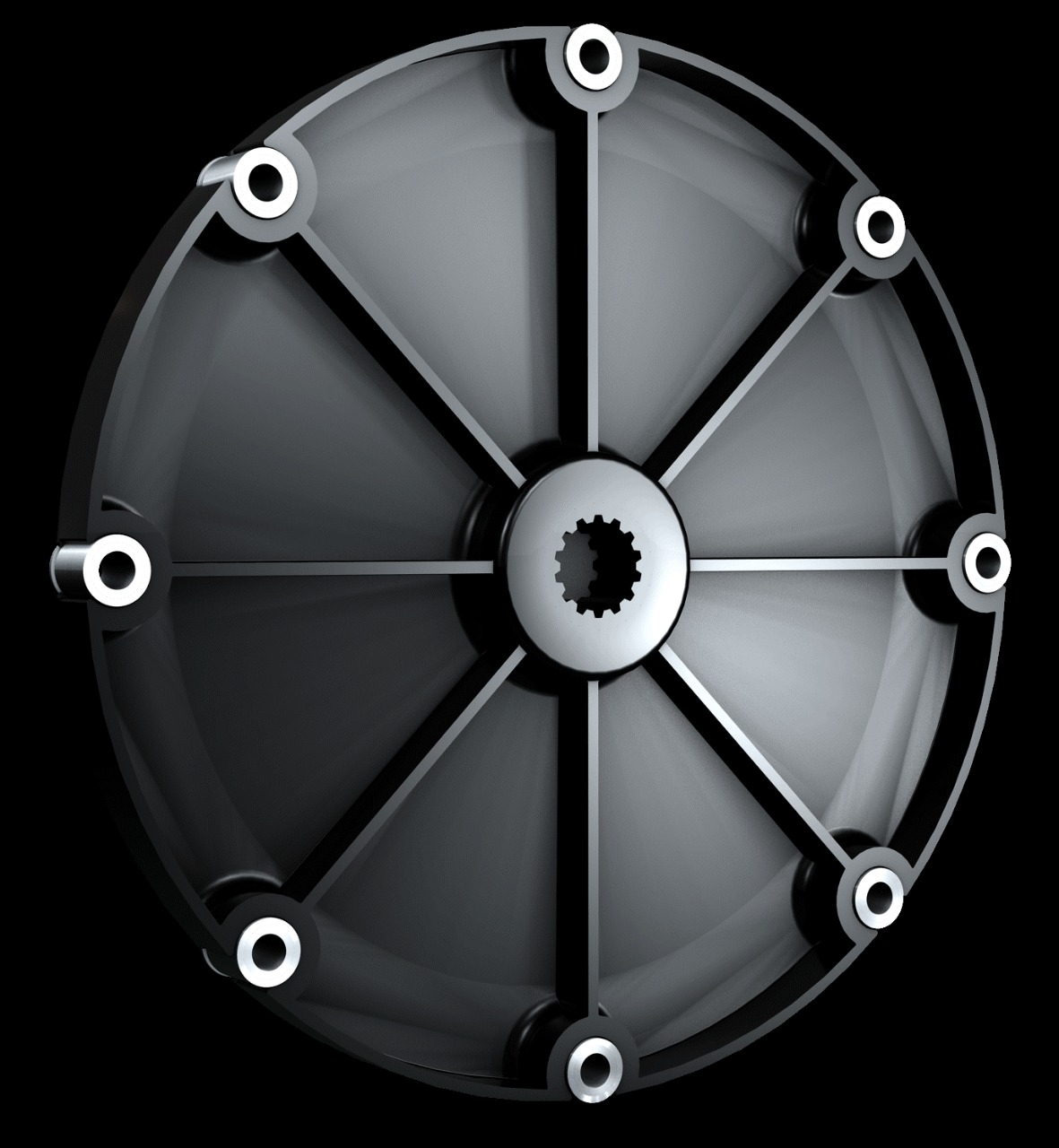

Муфта CENTAFLEX-KE-089
Требуется мощная CENTAFLEX-KE-089? Оставьте заявку — подберём исполнение под ваш маховик и вал насоса, уточним сроки и цену. Гарантируем оригинал CENTA (Regal Rexnord), Германия.
Описание
CENTAFLEX-KE-089 — старший «бесфланцевый» типоразмер серии KE: номинальный момент 600 Н·м, максимальный 1200 Н·м. Это самая нагруженная муфта линейки с креплением по болтовой окружности 165 мм, применяемая в тяжёлых дизель-гидравлических приводах.
Как и другие KE, муфта сочетает высокую крутильную жёсткость с радиальной податливостью. Стальные втулки, обрезиненные термостойким эластомером, размещены в камерах стеклопластикового диска и допускают радиальное смещение до 0,5 мм, разгружая опоры насоса и коленвала от паразитных усилий.
Неабразивная ступица CENTADUR оберегает шлицевое соединение. Диск 089-го размера — наружный диаметр 205 мм, масса около 0,53 кг. Муфта собрана в единый узел, монтируется осевой посадкой и болтами к маховику, маслостойкая, диапазон температур −40…+150 °C, эксплуатация без обслуживания.
Характеристики:
- Обозначение: CF-KE-089
- Серия: CENTAFLEX-KE (жёсткая на кручение, радиально-эластичная)
- Номинальный крутящий момент (TKN): 600 Н·м
- Максимальный крутящий момент (TKmax): 1200 Н·м
- Радиальное смещение: до 0,5 мм
- Ступица: CENTADUR (пластик без абразивного стекловолокна)
- Упругий элемент: стеклонаполненный диск; стальные втулки в резиновых втулках из термостойкого эластомера
- Наружный диаметр диска (DA): 205 мм
- Диаметр болтовой окружности (DT): 165 мм
- Крепление: 3 болта, 3×120°
- Масса: ≈ 0,53 кг
- Рабочая температура: от −40 до +150 °C, маслостойкая
- Монтаж: осевой, узел в сборе, крепление к маховику
- Изготовитель: CENTA Antriebe Kirschey GmbH (Regal Rexnord), Германия
Применение:
- Тяжёлые экскаваторы
- Автокраны большой грузоподъёмности
- Мощные бетононасосы
- Гидростатические приводы
- Крупная буровая техника
| Технические характеристики и состав | Размеры, фланец, крепление | ||||||||
| Номинальный крутящий момент (TKN), кН·м | Максимальный крутящий момент (TKmax), кН·м | Материал | Тип детали / состав позиции | Допустимое радиальное смещение (ΔKr), мм | Диаметр расточки/вала (d1), мм | Наружный диаметр фланца (DA), мм | Диаметр болтовой окружности (DT), мм | Болты фланца (Z) | Стандартные шлицы ступицы |
| 0,6 | 1,2 | Стеклонаполненный пластик; стальные втулки в резиновых втулках из термостойкого эластомера | Упруго-жёсткий элемент CF-KE | до 0,5 | 12,9–40 | 205 | 165 | 3 (120°) | SAE 16/32: 9/11/13/15/17/21/23 зуб.; SAE 12/24: 14/17 зуб.; DIN 5480: 25×1,25×18, 30×2×14, 32×2×14, 35×2×16, 40×2×18 |
