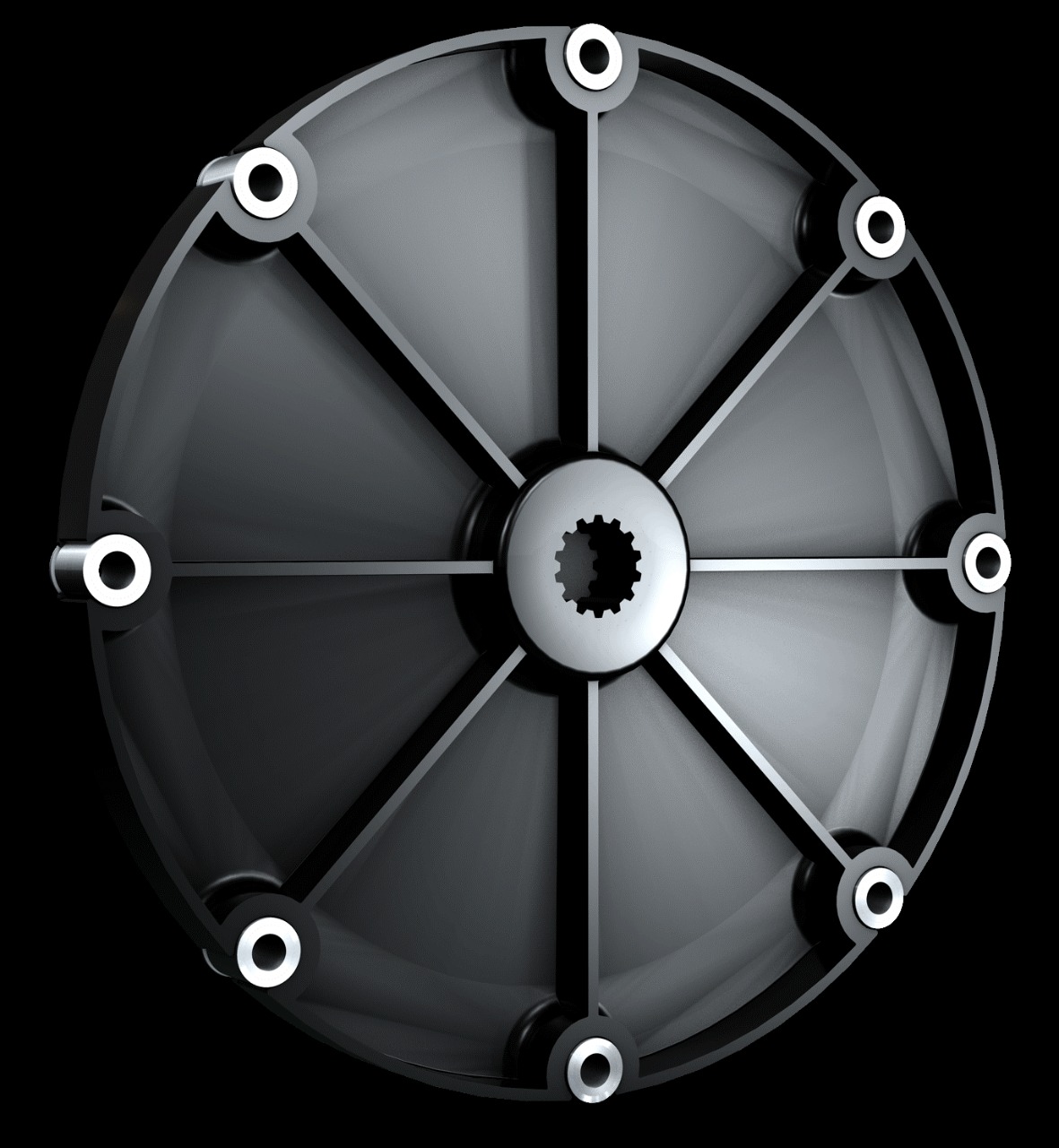

Муфта CENTAFLEX-KE-088
Нужна CENTAFLEX-KE-088? Отправьте запрос — поможем с подбором ступицы и фланца, уточним наличие, сроки и стоимость. Поставляем оригинал завода CENTA (Regal Rexnord), Германия.
Описание
CENTAFLEX-KE-088 — усиленный типоразмер 088 с номинальным моментом 400 Н·м и максимальным 800 Н·м. Муфта относится к торсионно-жёсткому семейству KE и предназначена для гидростатических трансмиссий с насосом, посаженным на маховик дизеля.
Жёсткость на кручение поднимает собственные частоты привода выше рабочих оборотов, поэтому система работает докритически, без опасных резонансов. При этом обрезиненные стальные втулки в камерах стеклопластикового диска позволяют валу и насосу немного смещаться радиально.
Ступица из CENTADUR не содержит абразивных стеклянных волокон и не изнашивает шлицы вала. Диск размера 088 имеет наружный диаметр 182 мм и болтовую окружность 140 мм, масса — около 0,48 кг. Эластомер термостойкий, диапазон эксплуатации −40…+150 °C, исполнение маслостойкое, обслуживание не требуется.
Характеристики:
- Обозначение: CF-KE-088
- Серия: CENTAFLEX-KE (жёсткая на кручение, радиально-эластичная)
- Рабочая температура: от −40 до +150 °C, маслостойкая
- Монтаж: осевой, узел в сборе, крепление к маховику
- Изготовитель: CENTA Antriebe Kirschey GmbH (Regal Rexnord), Германия
Применение:
- Экскаваторы среднего класса
- Автокраны
- Бетононасосы
- Приводы гидростатических трансмиссий
- Буровые установки
| Технические характеристики и состав | Размеры, фланец, крепление | ||||||||
| Номинальный крутящий момент (TKN), кН·м | Максимальный крутящий момент (TKmax), кН·м | Материал | Тип детали / состав позиции | Допустимое радиальное смещение (ΔKr), мм | Диаметр расточки/вала (d1), мм | Наружный диаметр фланца (DA), мм | Диаметр болтовой окружности (DT), мм | Болты фланца (Z) | Стандартные шлицы ступицы |
| 0,4 | 0,8 | Стеклонаполненный пластик; стальные втулки в резиновых втулках из термостойкого эластомера | Упруго-жёсткий элемент CF-KE (2 исполнения) | до 0,5 | 12,9–40 | 182 | 140 или 142 (2 исполнения) | 3 (120°) | SAE 16/32: 9/11/13/15/17/21/23 зуб.; SAE 12/24: 14/17 зуб.; DIN 5480: 25×1,25×18, 30×2×14, 32×2×14, 35×2×16, 40×2×18 |
