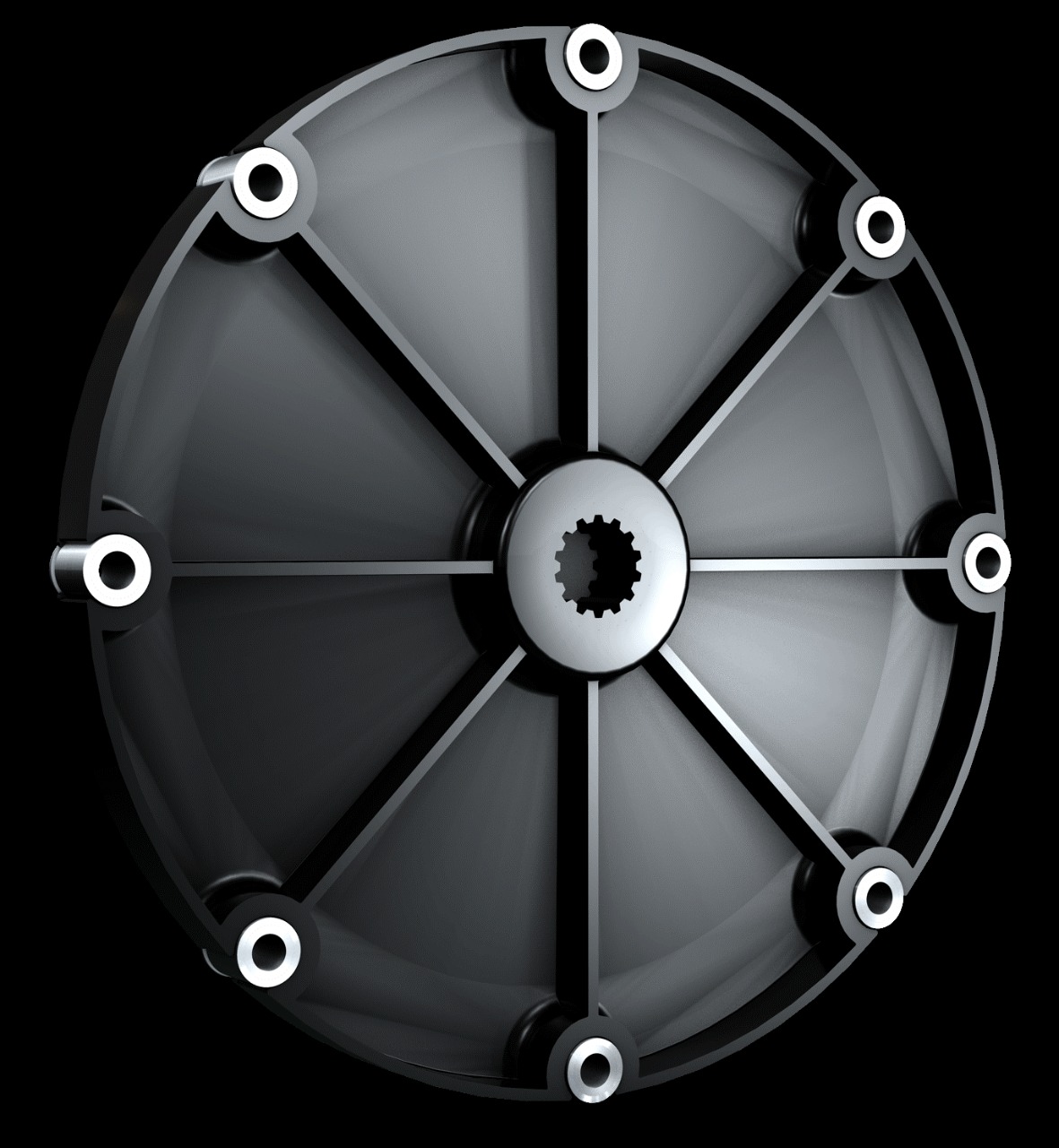

Муфта CENTAFLEX-KE-086
Подберём муфту CENTAFLEX-KE-086 под ваш привод. Пришлите тип насоса и вала — рассчитаем исполнение, уточним сроки и цену. Только оригинал CENTA (Regal Rexnord), Германия.
Описание
CENTAFLEX-KE-086 — типоразмер 086 торсионно-жёсткой серии KE с номинальным моментом 250 Н·м и пиковым 500 Н·м. Муфта соединяет дизельный двигатель с фланцевым гидронасосом и, оставаясь жёсткой при передаче вращения, свободно принимает небольшую радиальную несоосность.
Радиальную свободу обеспечивают камеры по периметру пластикового диска: в них сидят стальные втулки, обрезиненные термостойким эластомером. За счёт податливости резины и монтажного зазора допускается радиальное смещение до 0,5 мм — этого достаточно, чтобы скрыть отклонения посадочных размеров и не нагружать подшипники.
Диск выполнен из армированного стекловолокном пластика, ступица — из неабразивного CENTADUR. По сравнению с 085-м у размера 086 увеличены наружный диаметр диска (170 мм) и болтовая окружность (125 мм). Масса — порядка 0,43 кг. Муфта маслостойкая, рассчитана на температуры −40…+150 °C и не требует обслуживания.
Характеристики:
- Обозначение: CF-KE-086
- Серия: CENTAFLEX-KE (жёсткая на кручение, радиально-эластичная)
- Номинальный крутящий момент (TKN): 250 Н·м
- Максимальный крутящий момент (TKmax): 500 Н·м
- Радиальное смещение: до 0,5 мм
- Ступица: CENTADUR (пластик без абразивного стекловолокна)
- Упругий элемент: стеклонаполненный диск; стальные втулки в резиновых втулках из термостойкого эластомера
- Наружный диаметр диска (DA): 170 мм
- Диаметр болтовой окружности (DT): 125 мм
- Крепление: 3 болта, 3×120°
- Масса: ≈ 0,43 кг
- Рабочая температура: от −40 до +150 °C, маслостойкая
- Монтаж: осевой, узел в сборе, крепление к маховику
- Изготовитель: CENTA Antriebe Kirschey GmbH (Regal Rexnord), Германия
Применение:
- Экскаваторы малого класса
- Погрузчики
- Приводы гидронасосов
- Дорожно-строительная техника
- Сельхозмашины
| Технические характеристики и состав | Размеры, фланец, крепление | ||||||||
| Номинальный крутящий момент (TKN), кН·м | Максимальный крутящий момент (TKmax), кН·м | Материал | Тип детали / состав позиции | Допустимое радиальное смещение (ΔKr), мм | Диаметр расточки/вала (d1), мм | Наружный диаметр фланца (DA), мм | Диаметр болтовой окружности (DT), мм | Болты фланца (Z) | Стандартные шлицы ступицы |
| 0,25 | 0,5 | Стеклонаполненный пластик; стальные втулки в резиновых втулках из термостойкого эластомера | Упруго-жёсткий элемент CF-KE | до 0,5 | 12,9–32 | 170 | 125 | 3 (120°) | SAE 16/32: 9/11/13/15/17/21 зуб.; SAE 12/24: 14 зуб.; DIN 5480: 25×1,25×18, 30×2×14, 32×2×14 |
