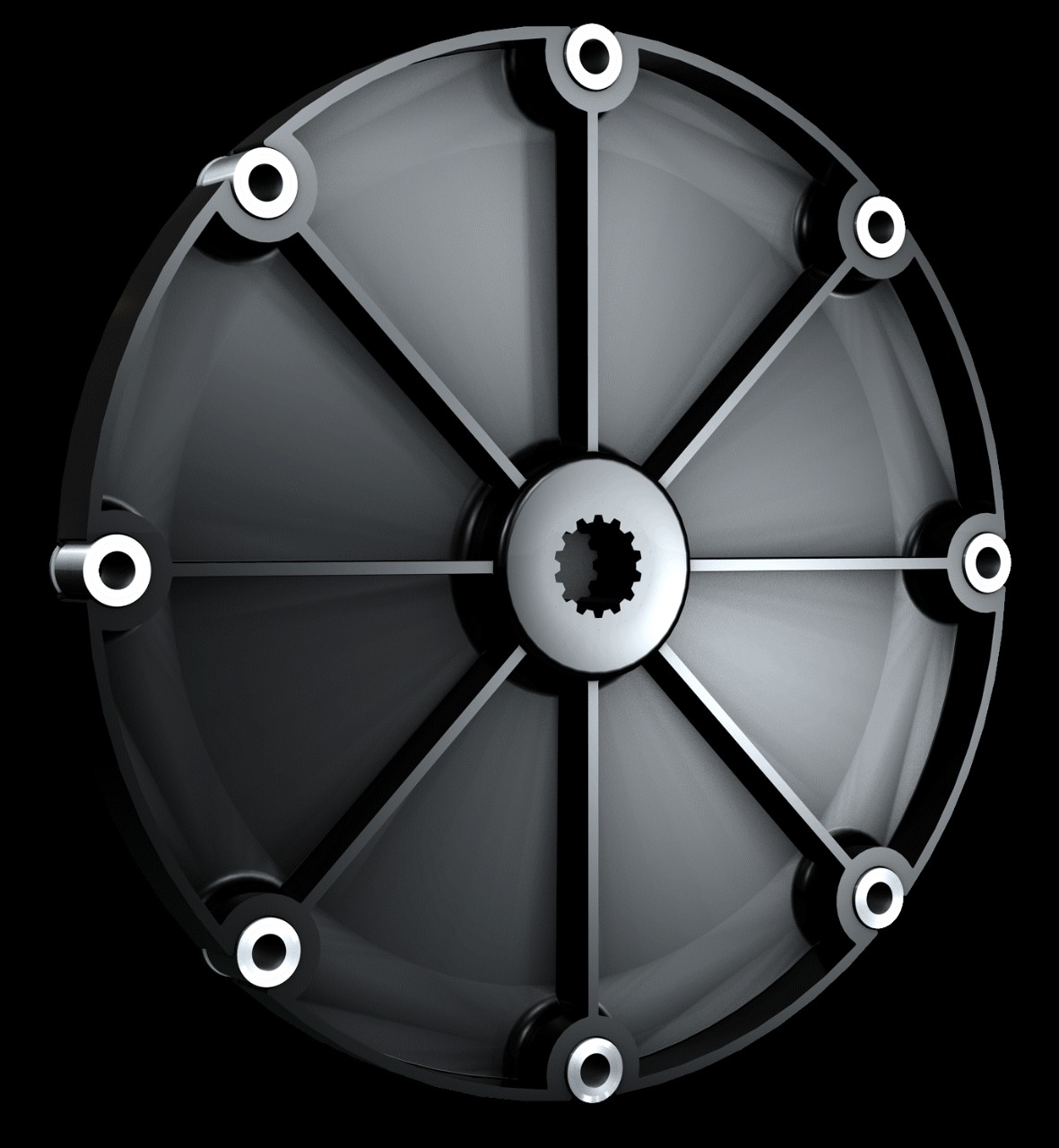

Name: Муфта CENTAFLEX-KE-085-Z9
Brand: CENTA

Описание

CENTAFLEX-KE-085-Z9 — самый малый типоразмер серии KE в исполнении ступицы Z9. Это жёсткая на кручение, но радиально податливая муфта для дизель-гидростатических приводов, где насос крепится непосредственно к маховику двигателя.

Основа конструкции — диск из стеклонаполненного пластика с цилиндрическими камерами по окружности. В камеры установлены стальные втулки с напрессованными резиновыми втулками из термостойкого эластомера: зазор между втулкой и диском вместе с упругостью резины и даёт радиальную податливость, компенсируя технологические несоосности.

Ступица изготовлена из материала CENTADUR без абразивного стекловолокна, что бережёт сопрягаемый вал. Узел поставляется в собранном виде и болтами крепится к маховику. Соединение маслостойкое.

Применение:

Мини- и малые экскаваторы
Вилочные погрузчики
Гидронасосы и насосные станции
Малая сельхозтехника
Компактные буровые установки

Технические характеристики и состав

Размеры, фланец, крепление

Характеристики

Номинальный крутящий момент (TKN), кН·м

Максимальный крутящий момент (TKmax), кН·м

Материал

Тип детали / состав позиции

Вес, кг

Допустимое радиальное смещение (ΔKr), мм

Диаметр расточки/вала (d1), мм

Наружный диаметр фланца (DA), мм

Диаметр болтовой окружности (DT), мм

Болты фланца (Z)

Стандартные шлицы ступицы

Обозначение

Серия

Рабочая температура

Монтаж

Изготовитель

0,2

0,4

Стеклонаполненный пластик; стальные втулки в резиновых втулках из термостойкого эластомера

Упруго-жёсткий элемент CF-KE, шлиц SAE, 9 зубьев

0,5

до 0,5

12,9–32

140

100

3 (120°)

SAE 16/32: 9/11/13/15/17/21 зуб.; SAE 12/24: 14 зуб.; DIN 5480: 25×1,25×18, 30×2×14, 32×2×14

CF-KE-085-Z9

CENTAFLEX-KE (жёсткая на кручение, радиально-эластичная)

от −40 до +150 °C, маслостойкая

осевой, узел в сборе, крепление к маховику

CENTA Antriebe Kirschey GmbH (Centa Power Transmission), Германия
