Муфта CENTAFLEX-K-100-100
Нужна муфта CENTAFLEX-K-100-100? Оставьте заявку — подберём исполнение и монтажную длину, уточним наличие, сроки и цену. Поставляем оригинал CENTA (Regal Rexnord), Германия.
Описание

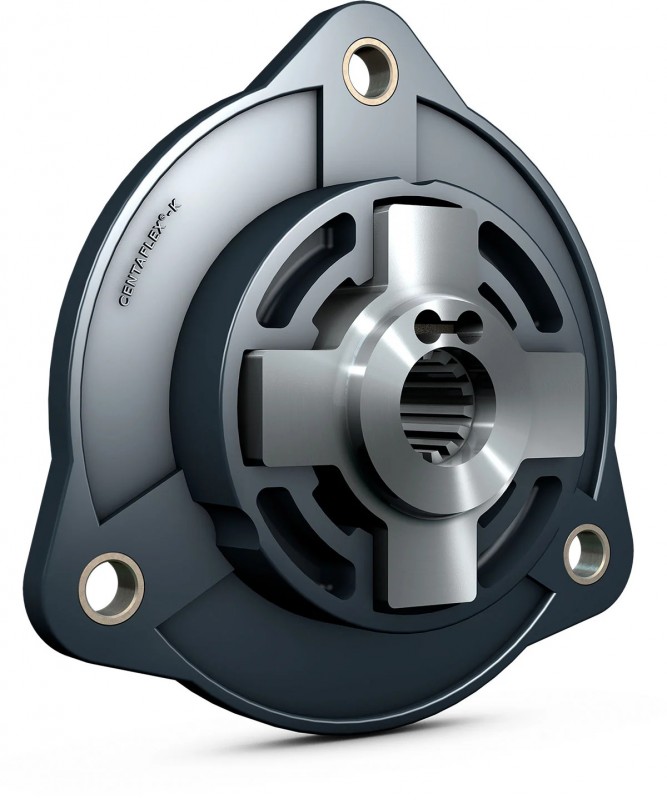

CENTAFLEX-K-100-100 — компактная полужёсткая муфта размера 100 для привода фланцевых гидронасосов. Высокая крутильная жёсткость поднимает резонансные частоты выше рабочего диапазона оборотов, поэтому агрегаты с малым моментом инерции работают докритически, без вредных резонансов.
Ступица со звёздочкой (hubstar) у размера 100 выполнена цельной из спечённой стали, а к маховику муфта крепится одноблочным пластиковым фланцем в исполнении «-100». Фланец ставится в нескольких положениях, что даёт разные монтажные длины и позволяет подобрать оптимальный размер под конкретную компоновку.
Пластик — стеклонаполненный, ударопрочный и термостабилизированный полиамид; в паре со сталью он образует маслостойкое соединение для температуры окружающей среды от −40 до +150 °C. Сборка осевая, штекерная, монтажная длина короткая, обслуживание не требуется. Номинальный момент 400 Н·м, предельная частота 5000 об/мин; при подборе применяют коэффициент запаса 1,3–1,5.
Характеристики:
- Обозначение: CF-K-100-100
- Серия: CENTAFLEX-K (полужёсткая, почти жёсткая)
- Номинальный крутящий момент (TKN): 400 Н·м
- Максимальный крутящий момент (TKmax): 1000 Н·м
- Предельная частота вращения: 5 000 об/мин
- Динам. крутильная жёсткость (при TKN): 120 000 Н·м/рад
- Ступица: цельная звёздочная ступица из спечённой стали
- Фланец маховика: одноблочный пластиковый фланец
- Материалы: сталь + стеклонаполненный термостабилизированный полиамид
- Рабочая температура: от −40 до +150 °C, маслостойкая
- Монтаж: осевой (штекерный), короткая монтажная длина, без обслуживания
- Коэффициент запаса при подборе: 1,3–1,5
- Изготовитель: CENTA Antriebe Kirschey GmbH (Regal Rexnord), Германия
Применение:
- Мини- и малые экскаваторы
- Фронтальные и мини-погрузчики
- Вилочные погрузчики
- Малые компрессоры
- Гидростатические приводы лёгкой строительной техники
| Технические характеристики и состав | Размеры, фланец, крепление | |||||||||
| Номинальный крутящий момент (TKN), кН·м | Максимальный крутящий момент (TKmax), кН·м | Макс. частота вращения (nmax), об/мин | Динамическая крутильная жёсткость (CTdyn), кН·м/рад (25/50/75/100 % TKN) | Относительное демпфирование (ψ) | Диапазон рабочих температур, °C | Материал | Тип детали / состав позиции | Вес, кг | Диаметр расточки/вала (d1), мм | Болты фланца (Z) |
| 0,4 | 1,0 | 5000 | 55 / 62 / 90 / 120 | 0,4 | −40…+150 | Сталь + ударопрочный термостабилизированный стеклонаполненный полиамид | Пластиковый фланец на маховик | 0,5 | 15–40 | 3 (120°) |
