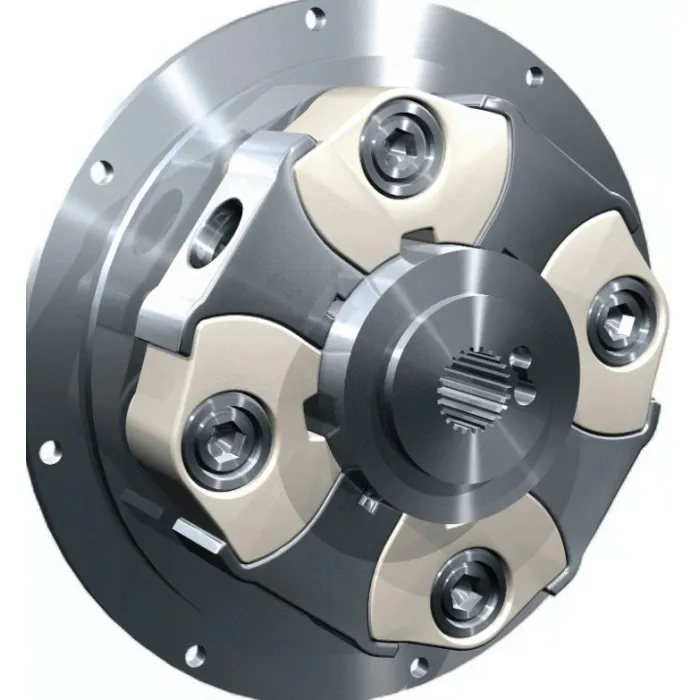

CENTAFLEX-H-160 Эластичный элемент
CENTAFLEX-H-160 (CF-H-160) — торсионно-жёсткая муфта CENTA для тяжёлых дизель-гидростатических приводов. Прочно, надёжно, без обслуживания.
Поможем с подбором исполнения и ступицы под вашу технику, посчитаем стоимость и срок поставки. Оставьте заявку — свяжемся в день обращения.
Описание
CENTAFLEX-H-160 — торсионно-жёсткая муфта серии CENTAFLEX-H (CENTA Antriebe Kirschey, Regal Rexnord) для тяжелонагруженных дизель-гидростатических приводов.
Конструкция рассчитана на докритическую работу: высокая жёсткость на кручение поднимает собственные частоты выше эксплуатационного диапазона и устраняет крутильные резонансы, а упругий элемент при этом гасит колебания и удары и компенсирует малые несоосности валов. Рабочий элемент выполнен из полиэфирного эластомера Hytrel® со вставными (невулканизированными) алюминиевыми или стальными сегментами на винтах Inbus Plus® с микрокапсулированным фиксатором; высокопрочная стальная ступица при необходимости оснащается беззазорным зажимом CENTALOC® под шлицевые валы DIN 5480/5482 и SAE.
Муфта устойчива к маслу и высоким температурам, собирается осевой посадкой без передачи осевых сил, не требует обслуживания и работает бесшумно. Поставляется в исполнениях Bauform 1–4 — от прямого монтажа на маховик до полной валовой муфты и варианта под картеры SAE J620.
Применение:
- Экскаваторы
- Виброкатки
- Колёсные погрузчики
- Краны
- Грейдеры
- Думперы (внедорожные самосвалы)
- Вилочные погрузчики
- Бетононасосы
- Автобетоносмесители
- Асфальтоукладчики
- Горнодобывающая техника
- Сельскохозяйственные машины
- Рельсовый транспорт
- Тракторы
- Катера
| Номинальный крутящий момент (TKN), кН·м | Максимальный крутящий момент (TKmax), кН·м | Макс. частота вращения (nmax), об/мин | Динамическая крутильная жёсткость (CTdyn), кН·м/рад — при 25/50/75/100% TKN | Относительное демпфирование (ψ) | Диапазон рабочих температур, °C | Материал | Тип детали / состав позиции | Допустимое радиальное смещение (ΔKr), мм | Допустимое угловое смещение (ΔKw), ° | Диаметр расточки/вала (d1 или dmax), мм | Наружный диаметр фланца (DA), мм | Диаметр болтовой окружности (DT), мм | Болты фланца (Z) | Масса по каталогу, кг | Стандартные шлицы ступицы | Прочие размеры по каталогу, мм |
| 2 | 4 | 3600 | 264 / 381 / 502 / 730 | 0,5 | -50…+150 | Элемент: полиэстер-эластомер Hytrel®; сегменты: алюминиевое литьё или сталь; ступица: сталь ≥500 Н/мм² | Типоразмер серии (муфта CENTAFLEX-H 160) | упругая компенсация малых смещений (не нормируется) | упругая компенсация малых смещений (не нормируется) | d1: 30–85; d2: 30–110 | 270 | 215 | 4 (90°); резьба M20 | Bauform 1: 11,4 / Bauform 2: 28,4 | Расточка цилиндрическая/коническая со шпонкой или шлицы DIN 5480, DIN 5482, SAE | AH 59; B 19; B1 20; L1 80; F 55; Fmin 25; L2 80; N1 125; N2 160; S 37 (+3/−2); осевой люфт по S: +3/−2 мм |
